ViT(Vistion Transformer)

1. ViT(Vistion Transformer)

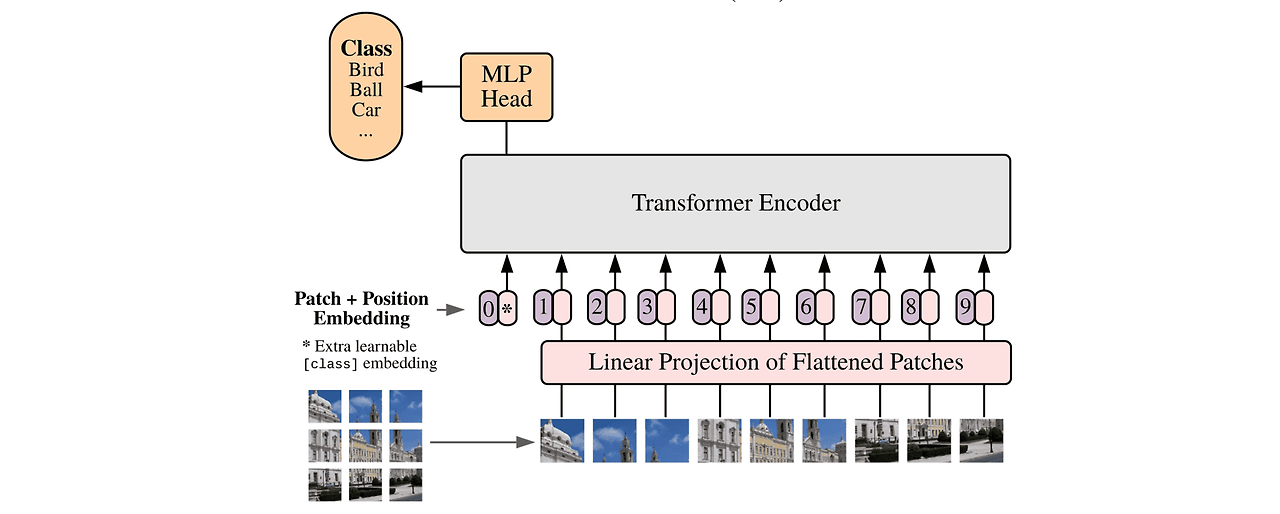

ViT(Vision Transformer)는 이미지를 일정 크기의 패치(예: 16×16)로 나눈 뒤 각 패치를 임베딩 벡터로 투영해 토큰 시퀀스로 만들고, 여기에 위치 임베딩을 더해 트랜스포머 인코더(멀티헤드 자기어텐션+FFN)로 처리하여 분류 등의 다운스트림 작업을 수행하는 모델입니다. 분류의 경우 BERT처럼 맨 앞에 [CLS] 토큰을 두고 그 출력으로 최종 예측을 합니다. CNN이 지역적 합성곱과 계층적 다운샘플링으로 전역 정보를 “깊이”에서 얻게 되는 반면, ViT는 자기어텐션으로 처음부터 전역 관계를 직접 학습하는 것이 특징입니다. 충분한 데이터와 적절한 사전학습·증강이 있을 때 스케일이 클수록 성능이 잘 향상되지만, 어텐션의 계산량이 토큰 수 제곱(O(N²))에 비례해 해상도가 높거나 패치가 너무 작으면 비용이 크게 늘 수 있습니다.

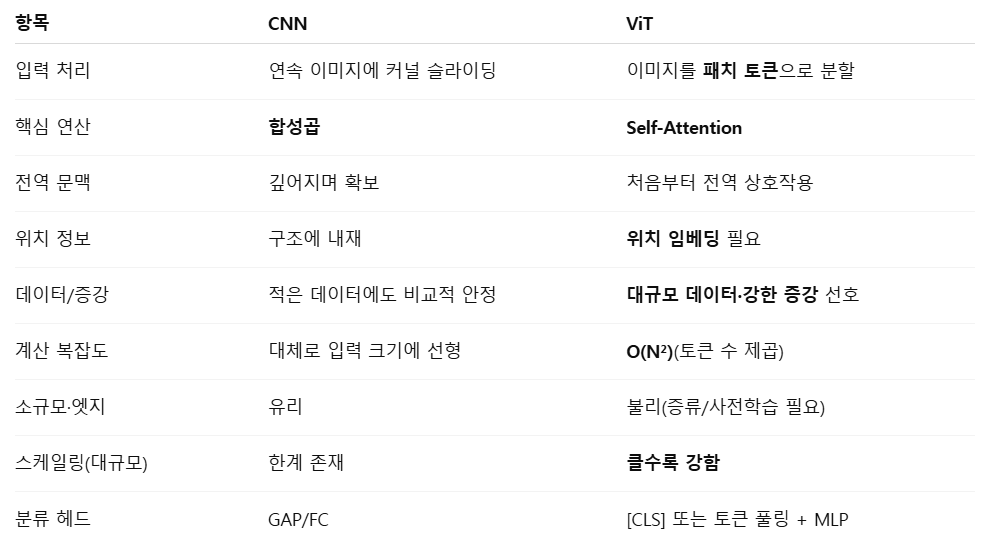

2. ViT VS CNN

ViT와 CNN의 핵심 차이는 표현 방식과 연산에 있습니다. CNN은 연속된 이미지 위에 합성곱 커널을 슬라이딩해 국소 패턴을 단계적으로 통합하며, 구조 자체에 국소성·평행이동 불변성이라는 강한 귀납적 편향이 있어 적은 데이터에서도 안정적으로 학습합니다. 반면 ViT는 이미지를 패치 토큰으로 바꿔 Self-Attention으로 처음부터 전역 관계를 학습하며, 위치 정보를 위해 포지션 임베딩이 필요하고 대규모 데이터·강한 증강/사전학습에 더 의존합니다. 계산 측면에서 CNN은 대체로 입력 크기에 선형적으로 늘지만, ViT의 어텐션은 토큰 수에 대해 O(N²)로 증가해 고해상도에서 비용이 커집니다. 분류 단계에서도 CNN은 보통 GAP→작은 FC로 마무리하는 반면, ViT는 [CLS] 토큰(또는 토큰 풀링)→MLP 헤드를 사용합니다. 전체적으로 소규모·엣지 환경은 CNN이 유리하고, 대규모 데이터·모델 스케일업에서는 ViT가 강점을 보입니다.



import numpy as np

import torch
import torch.nn as nn
import torch.nn.functional as F

image = np.random.rand(8, 8, 3)  # ndarray는 기본으로 (H, W, C)

# 8*8 이미지를 4*4 크기의 패치로 2*2 그리드(총 4개)로 쪼개어 (패치개수, 패치H, 패치W, 채널) 형태로 만듦
# (4, 4, 4, 3)
# (패치행 수, 패치 내부 세로, 패치열 수, 패치 내부 가로, 채널) -> (2, 4, 2, 4, 3)
image = image.reshape(2, 4, 2, 4, 3)

image = image.transpose(0, 2, 1, 3, 4)
patches = image.reshape(-1, 4, 4, 3)

print(patches.shape)
# PyTorch의 Conv2d에 넣으려면 이후 CHW(NCHW) 변환(예: permute)과 배치 차원 추가가 필요함.
patches = torch.Tensor(patches)



embedding_dim = 32
num_heads = 4
num_transformer_layers = 2
num_mlp_layers = 2
num_classes = 10
mlp_dim = 256



def patch_embedding(patches, embedding_dim):
    input_projection_layer = nn.Conv2d(in_channels=3, out_channels=embedding_dim,
                                       kernel_size=patches.shape[1], stride=patches.shape[1])
    num_patches_row, num_patches_col = int(patches.shape[0]/2), int(patches.shape[0]/2)

    x = patches.reshape(patches.shape[1] * num_patches_row, patches.shape[2] * num_patches_col, 3).permute(2, 0, 1)
    x = x.unsqueeze(0)
    patch_projected = input_projection_layer(x).squeeze(0)
    return patch_projected



embedded_patches = patch_embedding(patches, embedding_dim)
print(embedded_patches.shape)  # output: (4, 32)



def add_pos_embedding(embedded_patches, embedding_dim):
    pos = (torch.empty(embedded_patches.shape[1], embedded_patches.shape[2], embedding_dim)
           .normal_(std=0.02))  # from BERT
    pos_embedding = nn.Parameter(pos).permute(2, 0, 1)
    return embedded_patches + pos_embedding

hidden = add_pos_embedding(embedded_patches, embedding_dim)



transformer_layers = nn.TransformerEncoderLayer(d_model=embedding_dim, nhead=num_heads)
transformer_encoder = nn.TransformerEncoder(transformer_layers, num_layers=num_transformer_layers)

hidden = hidden.reshape((embedding_dim, -1)).permute(1, 0)
encoded_patches = transformer_encoder(hidden)



mlp = nn.Sequential(
    nn.Linear(embedding_dim, mlp_dim),
    nn.GELU(),
    nn.Linear(mlp_dim, embedding_dim)
)

encoded_patches = mlp(encoded_patches)



classification_layer = nn.Linear(embedding_dim, num_classes)
output = F.log_softmax(classification_layer(encoded_patches.mean(dim=0)), dim=-1)

print("class : ", output.topk(1)[1].item())





3. 번호판 분류하기

AI-Hub의 “자동차 차종/연식/번호판 인식용 영상”은 시내도로·주유소·주차장 CCTV 영상에서 차량 차종·연식·번호판을 식별하는 AI 학습용 데이터셋으로, 2020년에 구축되어 2022년 갱신되었습니다. 수집된 약 2,189시간의 영상을 이미지로 추출해 차량 바운딩박스를 만들고, 차량 크롭 이미지 50만 장(+ 차종/색상/제조사/연식 JSON 50만 개)과 번호판 크롭 이미지 10만 장(+ 번호값 JSON 10만 개)으로 제공됩니다. 대표 과제는 차량 속성 분류와 번호판 OCR이며, 안내된 예시 성능은 번호판 OCR 정확도 99.75%(CRAFT+STR), 차량 연식/모델식별 mAP 86%(YOLOv3)입니다.

!mkdir -p "/content/drive/MyDrive/Colab Notebooks/data"

!unzip -q "/content/drive/MyDrive/Colab Notebooks/ViT.zip" -d "/content/drive/MyDrive/Colab Notebooks/data"



import os
import pandas as pd
from tqdm import tqdm
import json

data_root = '/content/drive/MyDrive/Colab Notebooks/data'
annotation_filename = 'annotations.json'
image_dir = os.path.join(data_root, 'images')

with open(os.path.join(data_root, annotation_filename), 'r')as json_f:
    annotations = json.load(json_f)
annotations[:3]



print('데이터 개수 :', len(annotations))



import json
from collections import defaultdict

digit1_cnt = defaultdict(int)
digit2_cnt = defaultdict(int)
digit3_cnt = defaultdict(int)
digit4_cnt = defaultdict(int)

for annot in annotations:
    labels = annot['labels']

    digit1_cnt[labels[0]] += 1
    digit2_cnt[labels[1]] += 1
    digit3_cnt[labels[2]] += 1
    digit4_cnt[labels[3]] += 1


with open('digit1_cnt.json', 'w')as json_f:
    json.dump(digit1_cnt, json_f, indent='\t', ensure_ascii=False)
with open('digit2_cnt.json', 'w')as json_f:
    json.dump(digit2_cnt, json_f, indent='\t', ensure_ascii=False)
with open('digit3_cnt.json', 'w')as json_f:
    json.dump(digit3_cnt, json_f, indent='\t', ensure_ascii=False)
with open('digit4_cnt.json', 'w')as json_f:
    json.dump(digit4_cnt, json_f, indent='\t', ensure_ascii=False)

digit1_cnt



import torch
import torch.nn.functional as F
from torch.utils.data import Dataset
from PIL import Image
import numpy as np


class JsonDataset(Dataset):
    def __init__(self,
                 image_dir,
                 annotations,
                 transform=None):
        self.image_dir = image_dir
        self.annotations = annotations
        self.transform = transform
        self.class_list = [i for i in range(10)] # 클래스의 목록 (0, 1, ..., 9)
        self.num_classes = len(self.class_list) # 클래스 개수


    def __len__(self):
        return len(self.annotations) # 데이터 개수

    def __getitem__(self, idx):
        '''
                image : 입력 이미지 데이터 (텐서 또는 pillow 이미지)
                target : 클래스 번호 목록
                        예) [1, 9, 0, 3]
        '''
        annot = self.annotations[idx]
        filename = annot['filename']
        classes = annot['labels']

        image_path = os.path.join(self.image_dir, filename)
        image = Image.open(image_path).convert("RGB")

        target_list = []
        for cls in classes: ## '1024' -> '1', '0', '2', '4'
            target_list.append(int(cls))
        target_list = torch.Tensor(target_list).to(torch.long)

        if self.transform:
            image = self.transform(image=np.array(image))['image']

        return image, target_list



dataset = JsonDataset(image_dir=image_dir,
                      annotations=annotations)
data = dataset[0]
data[0]



import matplotlib.pyplot as plt
import matplotlib.font_manager as fm

def draw_images(images, classes):

    # 4x2의 그리드 생성 (바둑판 이미지 틀 생성)
    fig, axs = plt.subplots(2, 4, figsize=(12, 6))

    # 각 하위 그래프에 이미지 출력
    for i, ax in enumerate(axs.flat):
        ax.imshow(images[i]) # 이미지를 바둑판에 출력
        ax.set_title(classes[i]) # 클래스 이름으로 이미지 제목 생성
        # ax.axis('off') # 축 숨기기

    plt.tight_layout()
    plt.show()



from PIL import Image
import numpy as np
import random

random.shuffle(annotations)

sample_images = [] # 이미지 샘플 저장
sample_classes = [] # 이미지 클래스 저장
sample_cnt = 0 # 시작 count
max_cnt = 8 # 종류 count
for annot in annotations:
    sample_classes.append(annot['labels'])
    image_path = os.path.join(image_dir, annot['filename'])
    image = Image.open(image_path).convert('RGB')
    sample_images.append(np.array(image))
    sample_cnt += 1
    if sample_cnt == max_cnt:
        break

## 전체 데이터 샘플을 시각화 한다.
draw_images(sample_images, sample_classes)



sample_classes



len_annot = len(annotations)
train_annot = annotations[ : int(len_annot * 0.9)]
val_annot = annotations[int(len_annot * 0.9) : ]

print(f'학습 데이터 개수 : {len(train_annot)}')
print(f'검증 데이터 개수 : {len(val_annot)}')



hyper_params = {
    'num_epochs': 3,
    'lr': 0.0001,
    'image_size': 224,
    'train_batch_size': 32,
    'val_batch_size': 16,
    'print_preq': 0.1 # 학습 중 로그 출력 빈도
}



import albumentations as A
from albumentations.pytorch import ToTensorV2

# 샘플 이미지 변환 모듈 설정
sample_transform = A.Compose([
    A.ShiftScaleRotate(rotate_limit=15, shift_limit=0.05, scale_limit=0.1, p=0.5, border_mode=0),
    # A.HorizontalFlip(p=0.5),
    A.LongestMaxSize(max_size=hyper_params['image_size'],
                     always_apply=True),
    A.PadIfNeeded(min_height=hyper_params['image_size'],
                  min_width=hyper_params['image_size'],
                  always_apply=True,
                  border_mode=0),
])

sample_dataset = JsonDataset(image_dir=image_dir,
                             annotations=annotations,
                             transform=sample_transform)



transformed_images = []
targets = []

## 데이터세트에서 변환된 이미지와 target 벡터를 불러온다.
max_cnt = 8
for idx, (image, target) in enumerate(sample_dataset):
    if idx == max_cnt:
        break
    transformed_images.append(image)
    targets.append(target.tolist())

## 타켓 벡터를 클래스로 변환하고
target_classes = []
class_list = sample_dataset.class_list
for target in targets:
    classes = []
    for cls in target:
        classes.append(class_list[cls])
    target_classes.append(classes)

draw_images(transformed_images, target_classes)



# 학습 및 검증 이미지 변환 모듈 설정
train_transform = A.Compose([
    A.ShiftScaleRotate(rotate_limit=15, shift_limit=0.05, scale_limit=0, p=0.5, border_mode=0),
    # A.HorizontalFlip(p=0.5),
    A.LongestMaxSize(max_size=hyper_params['image_size'],
                     always_apply=True),
    A.PadIfNeeded(min_height=hyper_params['image_size'],
                  min_width=hyper_params['image_size'],
                  always_apply=True,
                  border_mode=0),
    A.Normalize(p=1.0, mean=(0.485, 0.456, 0.406), std=(0.229, 0.224, 0.225)), ## 이미지 픽셀 값 정규화
    ToTensorV2() ## 모델에 입력할 때 사용
])

val_transform = A.Compose([
    A.LongestMaxSize(max_size=hyper_params['image_size'],
                     always_apply=True),
    A.PadIfNeeded(min_height=hyper_params['image_size'],
                  min_width=hyper_params['image_size'],
                  always_apply=True,
                  border_mode=0),
    A.Normalize(p=1.0, mean=(0.485, 0.456, 0.406), std=(0.229, 0.224, 0.225)), ## 이미지 픽셀 값 정규화
    ToTensorV2() ## 모델에 입력할 때 사용
])

# 학습 데이터세트 및 데이터로더 설정
train_dataset = JsonDataset(image_dir=image_dir,
                             annotations=train_annot,
                             transform=train_transform)
train_dataloader = torch.utils.data.DataLoader(train_dataset, num_workers=4,
                                               batch_size=hyper_params['train_batch_size'], shuffle=True)

# 검증 데이터세트 및 데이터로더 설정
val_dataset = JsonDataset(image_dir=image_dir,
                          annotations=val_annot,
                          transform=val_transform)
val_dataloader = torch.utils.data.DataLoader(val_dataset, num_workers=4,
                                             batch_size=hyper_params['val_batch_size'], shuffle=False)



import torch.nn as nn
import timm

class ViTMultiBranchClassifier(nn.Module):
    def __init__(self, num_classes, num_branches, model_name='vit_base_patch16_224', pretrained=True):
        super(ViTMultiBranchClassifier, self).__init__()

        # ViT 모델 로드
        self.vit = timm.create_model(model_name, pretrained=pretrained, num_classes=0)
        self.branches = nn.ModuleList(
            [
                nn.Sequential(
                    nn.Linear(self.vit.embed_dim, 256),
                    nn.GELU(),
                    nn.Dropout(0.3),
                    nn.Linear(256, num_classes)
                )
                for _ in range(num_branches)
            ]
        )

    def forward(self, x):
        # ViT 모델을 통해 이미지 특징 추출
        features = self.vit(x)
        # 각 분기별로 특징을 입력으로 받아 예측 수행
        outputs = [branch(features) for branch in self.branches]

        return outputs



num_branches = 4
num_classes = train_dataset.num_classes
# num_classes=10
model = ViTMultiBranchClassifier(num_classes=num_classes, num_branches=num_branches)
model



import torch

sample_input = torch.randn(1, 3 ,224 ,224)
model(sample_input)[1]



import torch
import torch.nn as nn
import torch.optim as optim
from sklearn.metrics import f1_score


def calculate_accuracy(y_pred, y_true):
    _, predicted = torch.max(y_pred, 1)
    correct = (predicted == y_true).float()
    accuracy = correct.sum() / len(correct)
    return accuracy


# loss 함수와 옵티마이저 설정
criterion = nn.CrossEntropyLoss()
optimizer = optim.Adam(model.parameters(), lr=hyper_params['lr'])

# 장치 설정
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
model.to(device)

num_epochs = hyper_params['num_epochs']

model_save_dir = './vit_train_results'

best_acc = 0.0
# 학습 루프
for epoch in range(num_epochs):
    model.train()
    running_loss = 0.0
    epoch_loss = 0.0
    print_cnt = int(len(train_dataloader) * hyper_params['print_preq'])

    for idx, (images, targets) in enumerate(train_dataloader):
        images, targets = images.to(device), targets.to(device)

        # forward
        outputs = model(images)
        total_loss = 0  # 전체 손실 초기화
        for branch_idx, output in enumerate(outputs):
            loss = nn.CrossEntropyLoss()(output, targets[:, branch_idx])
            total_loss += loss


        # backward & update
        optimizer.zero_grad()
        total_loss.backward()
        optimizer.step()

        running_loss += total_loss.item()
        epoch_loss += total_loss.item()

        if (idx > 0) and (idx % print_cnt) == 0:
            print(f"Epoch [{epoch+1}/{num_epochs}], "
                  f"Iter [{idx}/{len(train_dataloader)}] "
                  f"Loss: {(running_loss/print_cnt)/num_branches:.4f}")
            running_loss = 0.0


    # 한 epoch이 끝날 때마다 loss 총 합 출력
    print(f"Epoch [{epoch+1}/{num_epochs}], Loss: {epoch_loss/len(train_dataloader):.4f}")

    accuracies = [[] for _ in range(num_branches)]  # 각 브랜치별 정확도를 저장할 리스트

    model.eval()
    with torch.no_grad():
        for images, targets in val_dataloader:
            images, targets = images.to(device), targets.to(device)
            outputs = model(images)  # 모델로부터 여러 브랜치의 출력 받기
            for i, output in enumerate(outputs):
                accuracy = calculate_accuracy(output, targets[:, i])
                accuracies[i].append(accuracy.item())

    # 각 브랜치별 평균 정확도 계산 및 출력
    total_acc = 0.0
    for idx, acc_list in enumerate(accuracies):
        mean_accuracy = sum(acc_list) / len(acc_list)
        total_acc += mean_accuracy
        print(f"Branch {idx + 1} Accuracy: {mean_accuracy*100:.2f}%")

    if total_acc > best_acc:
        os.makedirs(model_save_dir, exist_ok=True)
        model_save_path = os.path.join(model_save_dir, 'best_model.pth')

        torch.save(model.state_dict(), model_save_path)
        best_acc = total_acc



import torch
from torchvision.transforms.functional import to_pil_image

def denormalize(tensor, mean, std):
    '''
        텐서를 역정규화 한다.
    '''
    mean = torch.tensor(mean).reshape(-1, 1, 1)
    std = torch.tensor(std).reshape(-1, 1, 1)

    # 역정규화 수행
    tensor = tensor * std + mean

    # 텐서의 값 범위를 0과 1 사이로 조정합니다.
    tensor = torch.clamp(tensor, 0, 1)

    return tensor

def tensor_to_pil(tensor, mean=(0.485, 0.456, 0.406), std=(0.229, 0.224, 0.225)):
    '''
        정규화된 텐서를 Pillow 이미지로 변환한다.
    '''
    # 역정규화
    tensor = denormalize(tensor, mean, std)

    # 텐서를 Pillow 이미지로 변환한다.
    pil_image = to_pil_image(tensor)

    return pil_image



model_save_dir = 'vit_train_results'

device = torch.device("cuda" if torch.cuda.is_available() else "cpu")

num_branches = 4
num_classes = 10
class_list = [str(i) for i in range(10)]
model = ViTMultiBranchClassifier(num_classes=num_classes, num_branches=num_branches).eval().to(device)
weight = torch.load(os.path.join(model_save_dir, 'best_model.pth'), map_location='cpu')
model.load_state_dict(weight)

eval_cnt = 8
model.eval()
pred_class_list = []
input_image_list = []
with torch.no_grad():
    for idx, (images, targets) in enumerate(val_dataloader):
        images, targets = images.to(device), targets.to(device)
        outputs = model(images)  # 모델로부터 여러 브랜치의 출력 받기

        input_image_list.append(tensor_to_pil(images[0].detach().cpu()))

        pred_classes = []
        for i, output in enumerate(outputs):
            output = output[0]
            predicted = torch.argmax(output)
            pred_classes.append(class_list[int(predicted)])
        pred_class_list.append("".join(pred_classes))

        if (idx+1) == eval_cnt:
            break



pred_class_list



draw_images(input_image_list, pred_class_list)
